На рис. выше изображен один из способов применения рычажной тали ручной Yale AL - для горизонтального перемещения грузов или для их фиксации/стягивания.
Одним из достоинств тали Yale AL является низкий вес, что особенно важно когда таль должна часто перевозиться на большие расстояния для выполнения каких-либо задач по подъему/перемещению груза. Эта универсальная ручная рычажная таль должна иметься в каждом автомобиле сервисного назначения.
• Закрытый корпус и рычаг тали изготовлены из качественного и прочного алюминиевого сплава.
• Таль Yale AL характеризует небольшое усилие на рычаге при подъеме груза, что обеспечивается кострукцией тали и точно подобраными игольчатыми подшипниками.
• В стандартном исполнении таль рычажная ручная AL оснащена механизмом освобождения цепи для быстрого прикрепления груза или прогона цепи через таль в обоих направлениях.
• Направляющая грузовой цепи отлита в составе основной конструкции для обеспечения безупречного хода цепи.
• Рычажные тали Yale AL оснащаются круглозвенной оцинкованной грузовой цепью 8-го класса прочности, которая отвечает требованиям международных стандартов и правил.
Модель | Характеристики | |||||
г/п, кг |
кол-во вет- вей |
Размер цепи мм |
Подъем на один ход рычага мм |
Усилие на рычаге даН* |
Масса для h=1,5м кг |
|
AL 750 | 750 | 1 | 6,3x19,1 | 30 | 16 | 6,4 |
AL 1000 | 1000 | 1 | 6,3x19,1 | 30 | 22 | 6,6 |
AL 1500 | 1500 | 1 | 7,1x21,2 | 16 | 18 | 10,0 |
AL 3000 | 3000 | 1 | 10x30,2 | 14 | 28 | 18,0 |
* Усилие на рычаге указано для номинальной нагрузки.
• Тали рычажные ручные Yale AL могут оснащаться грузовой цепью из нержавеющей стали.

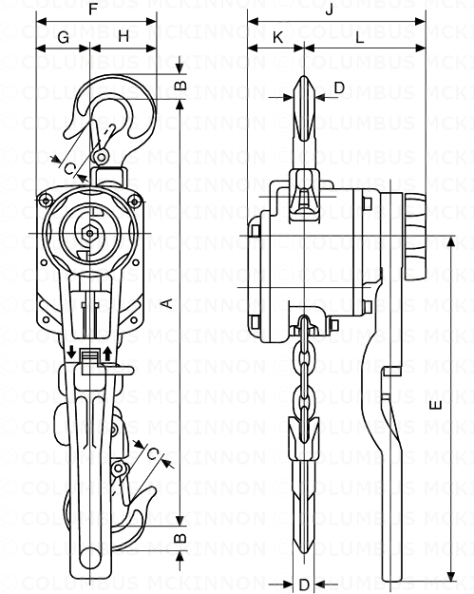

Размеры | Модель | |||
AL 750 | AL 1000 | AL 1500 | AL 3000 | |
A, мм | 315 | 325 | 380 | 455 |
B, мм | 20 | 23 | 27 | 36 |
C, мм | 22 | 23 | 26 | 33 |
D, мм | 14 | 16 | 20 | 24 |
E, мм | 300 | 300 | 300 | 400 |
F, мм | 106 | 109 | 138 | 168 |
G, мм | 47 | 47 | 60 | 75 |
H, мм | 59 | 62 | 78 | 93 |
J, мм | 154 | 154 | 177 | 212 |
K, мм | 49 | 49 | 74 | 94 |
L, мм | 105 | 105 | 103 | 118 |
