Грузовая цепь тали C85

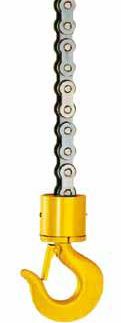

Таль ручная рычажная С85 оснащена роликовой цепью - в отличие от тали D85, оснащенной круглозвенной калиброванной цепью. На рис. слева изображена нижняя крюковая подвеска тали C85.
Защита от перегрузки
На рисунке изображено устройство предотвращения перегрузки, которым по заказу потребителя могут оснащаться тали C85/D85.

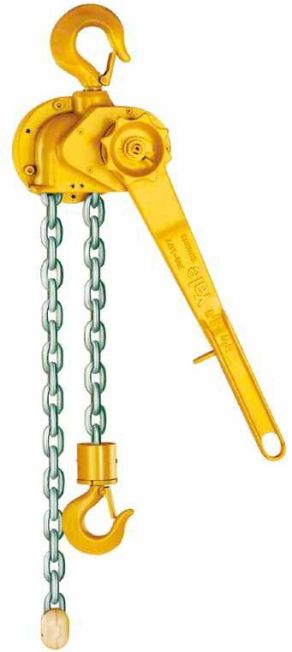

Тали рычажные ручные
C85 - грузовая цепь роликовая
D85 - грузовая цепь круглозвенная
грузоподъемностью 750 - 10000 кг
Тали С85/D85 находят широкое применение практически во всех отраслях в целях подъема, перемещения и позиционирования грузов, особенно таких как тяжелые станки и оборудование, пакеты труб и многое другое.
• Корпус, защищенный кожухом, рычаг и блок нижней крюковой подвески изготовлены из высокопрочного белого ковкого чугуна для обеспечения общей прочности конструкции.
• Грузовая звездочка из высокопрочного чугуна (для круглозвенной цепи, таль D85) изготовлена с точно отфрезерованными карманами для звеньев цепи, что обеспечивает плавных ход грузовой цепи и её минимальный износ.
• Грузовая звездочка тали C85 (роликовая грузовая цепь) изготовлена из упрочненной хромо-молибденой стали с точно отврезерованными зубьями, что также обеспечивает плавный и точный ход цепи.
• Грузовая цепь тали D85 оцинкована. Все применяемые на талях C85/D85 грузовые цепи отвечают требованиям международных стандартов.
Основные характеристики талей Yale C85/D85
| Характеристика | Модель | ||||
| C85 750 | C85 1500 | C85 3000 | C85 6000 | C85 10000 | |
| Грузоподъемность тали, кг |
750 | 1500 | 3000 | 6000 | 10000 |
| Ветвей груз. цепи | 1 | 1 | 1 | 2 | 3 |
| Размер груз. цепи, дюймы | 5/8x3/8 | 1х1/2 | 1 1/4х5/8 | 1 1/4х5/8 | 1 1/4х5/8 |
| Подъем на один ход рычага, мм |
115 | 45 | 36 | 18 | 12 |
| Усилие на рычаге при ном.нагрузке, даН | 38 | 31 | 40 | 44 | 44 |
| Масса при h=1.5м, кг | 8,7 | 17,0 | 22,2 | 38,0 | 67,0 |
| Характеристика | Модель | ||||
| D85 750 | D85 1500 | D85 3000 | D85 6000 | D85 10000 | |
| Грузоподъемность тали, кг |
750 | 1500 | 3000 | 6000 | 10000 |
| Ветвей груз. цепи | 1 | 1 | 1 | 2 | 3 |
| Размер груз. цепи, дюймы | 6x18,5 | 9х27 | 11х31 | 11х31 | 11х31 |
| Подъем на один ход рычага, мм |
111 | 45 | 33 | 17 | 11 |
| Усилие на рычаге при ном.нагрузке, даН | 38 | 31 | 40 | 42 | 37 |
| Масса при h=1.5м, кг | 8,2 | 16,3 | 19,6 | 32,9 | 60,0 |
Дополнительные опции
• Все модели талей C85/D85 могут быть снабжены устройством предотвращения перегрузки в виде фрикционной муфты, заводские установки которой рассчитаны на прегерузку примерно 25%+-15%.
• Может быть предусмотрен механизм освобождения цепи для быстрого прикрепления груза или прогона цепи через таль в обоих направлениях.

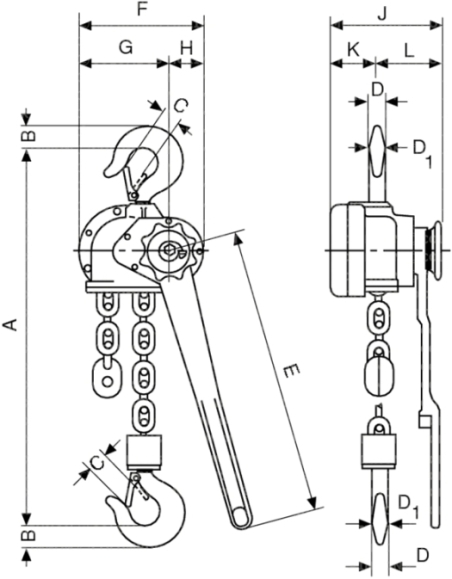

Основные размеры талей С85/D85
Скачать схемы и таблицы размеров талей C85/D85 в формате .pdf >>
