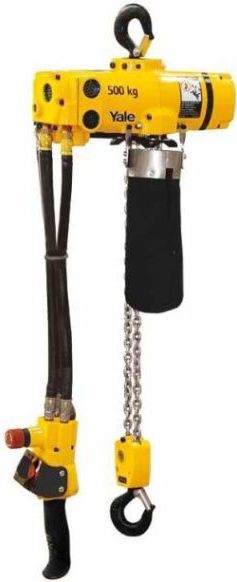

Слева - цепная пневматическая таль CPA 5-5 г/п 500 кг в стационарном исполнении.

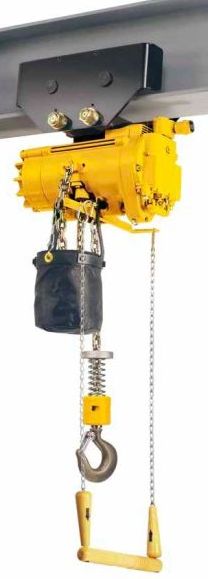

Справа - таль пневматическая цепная CPA 5-17 г/п 500 кг в передвижном исполнении (интегрированная с кошкой ручной) и управлением при помощи цепного привода.
Пневматические тали CPA г/п 2-10 тонн

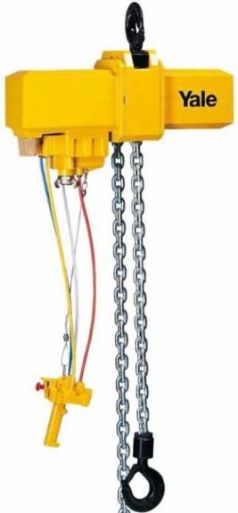

На рис. выше пневматическая цепная таль грузоподъемностью 2 тонны. Информация о пневматических талях CPA грузоподъемностью от 2т до 10 тонн представлена на другой странице сайта.

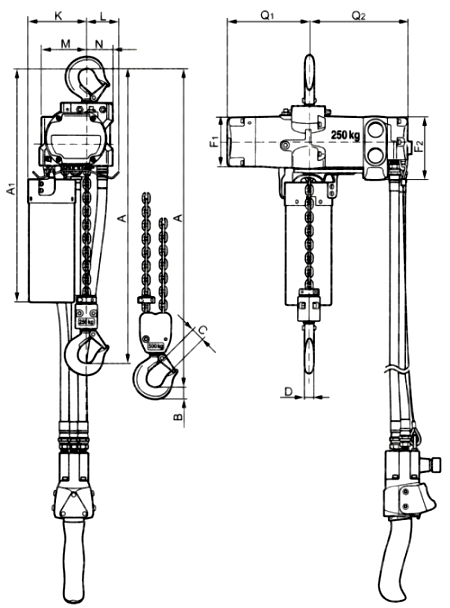

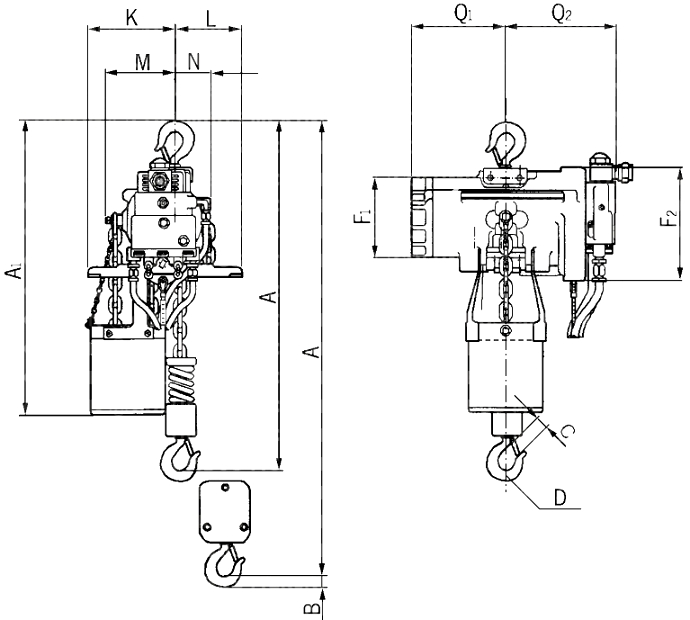

На рисунке выше приведена схема размеров для талей CPA 1-13 / 2-10 / 5-5. Схема размеров для талей CPA 2-31 / 5-17 / 10-9 см. справа ниже.
Пневматические цепные тали Yale CPA
грузоподъемностью 125 - 980 кг
Пневматические цепные тали CPA отличаются высокой надежностью и могут с успехом применяться в самых различных отраслях. Таль CPA удобна для транспортировки, так как имеет прочную конструкцию и небольшой собственный вес.
• Рабочее давление воздуха в пневмосистеме от 5 до 7 бар.
• Двигатель тали (пневматический, поршневой) может работать непрерывно. Соответственно тали имеют 100% продолжительность включений и неограниченное количество пусков, что обеспечивает их работу при самых тяжелых режимах нагружения.
• Тали пневматические цепные CPA в стандартном исполнении оснащены концевыми выключателями для верхнего и нижнего положения грузового крюка.
• Пневматические тали CPA оснащены саморегулируемым дисковым тормозом не нуждающимся в обслуживании.
• Очень чувствительное управление тали CPA обеспечивает точное позиционирование груза. В управлениее предусмотрена кнопка аварийной остановки.
• В стандартном исполнении тали цепные пневматические Yale CPA оснащаются контейнером для цепи.
Пневматические тали CPA - основные характеристики
| Модель | Характеристики | |||||||
| г/п, кг |
кол-во вет- вей |
ско- рость подъем ном. нагруз. м/мин* |
ско- рость подъем без нагруз. м/мин* |
ско- рость опуск. ном. нагруз. м/мин* |
расход воздуха при ном. нагруз., м3/мин* |
мощ- ность двиг. кВт |
мас са тали кг** |
|
| CPA 1-13 | 125 | 1 | 13,1 | 17,1 | 11,3 | 0,9 | 0,4 | 15,4 |
| CPA 2-10 | 250 | 1 | 9,8 | 17,1 | 13,7 | 0,9 | 0,4 | 15,4 |
| CPA 2-31 | 250 | 1 | 31,0 | 52,0 | 36,0 | 1,98 | 1,33 | 21,8 |
| CPA 5-5 | 500 | 2 | 4,6 | 7,9 | 6,7 | 0,9 | 0,4 | 17,2 |
| CPA 5-17 | 500 | 1 | 16,8 | 32,3 | 29,6 | 1,27 | 1,33 | 21,8 |
| CPA 10-9 | 980 | 2 | 8,5 | 16,2 | 14,9 | 1,27 | 1,33 | 27,7 |
* Приведены значения для давления воздуха в пневмосистеме 6,3 бар, шлангов управления длиной 2 м, длины подающего шланга 12 м. Максимальная длина подающего шланга для CPA 1-13, 2-10 и 5,5 - 12 метров. Для остальных талей - 20 метров.
** Масса указана для тали с высотой подъема h=3м.
Дополнительные опции
• Все указанные выше тали могут быть укомплектованы ручными кошками/тележками - приводными или холостыми.
• Модели CPA 2-31, CPA 5-17 и CPA 10-9 могут быть изготовлены и поставлены в варинте передвижной тали - с пневматическими тележками.
• Модели CPA 2-31, CPA 5-17 и CPA 10-9 таже могут быть поставлены во взрывобезопасном исполнении
II 3GD c IIB T4.
• Для моделей CPA 2-31, CPA 5-17 CPA 10-9 возможно управление при помощи цепного привода.
• Совместно с талями возможна поставка дополнительного оборудования для пневмосистемы – манометры, регуляторы давления и т.д.
Тали пневматические CPA - основные размеры
| Размеры | Модель | ||||
| CPA 1-13, 2-10 |
CPA 2-31, 5-17 |
CPA 5-5 | CPA 10-9 | ||
| A, мм | 292 | 457 | 324 | 457 | |
| A1, мм | 410 | 483 | 410 | 508 | |
| B, мм | 21 | 25 | 14 | 27 | |
| C, мм | 20 | 24 | 24 | 28 | |
| D, мм | 16 | 26 | 14 | 28 | |
| F1, мм | 90 | 130 | 90 | 130 | |
| F2, мм | 120 | 180 | 120 | 180 | |
| K, мм | 103 | 146 | 103 | 165 | |
| L, мм | 57 | 102 | 57 | 83 | |
| M, мм | 120 | 114 | 120 | 135 | |
| N, мм | 50 | 54 | 50 | 25 | |
| Q1, мм | 142 | 162 | 142 | 162 | |
| Q2, мм | 183 | 181 | 183 | 181 | |
