Схема размеров талей D95

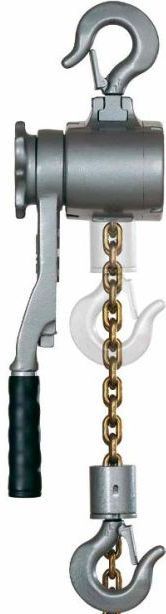

Тали рычажные ручные Yale D95
грузоподъемностью 1500 - 3000 кг

Ручные рычажные тали D95 из ковкого чугуна переняли основные конструктивные черты и особенности от испытанных талей D85, однако имеют над ними превосходство благодаря меньшему весу и малой строительной высоте. Рычажные тали D95 - это многофункциональное изделие для перемещения, установки и закрепления различных грузов.

• Корпус, защищенный кожухом, рычаг и нижняя подвеска выполнены из прочного ковкого чугуна, что обеспечивает общую прочность конструкции.

• Короткий рычаг оснащен эргономичной прорезиненой рукояткой.

• Таль рычажная D95 имеет автоматический грузоупорный тормоз, действующий по принципу самоблокировки. Например, при колебании груза тормоз не может ослабнуть.

• В стандартном исполнении предусмотрен механизм освобождения цепи для быстрого прикрепления груза или прогона цепи через таль в обоих направлениях.

• Рычажные тали D95 оснащаются высокопрочной оцинкованной круглозвенной грузовой цепью, отвечающей всем международным нормам и правилам.

Пневматические тали CPA - основные характеристики

  Модель   Характеристики
г/п,
кг
к-во
вет-
вей
Размеры
цепи
мм
Подъем
на 1 ход
рычага, мм
Усилие
на рычаге
ном. нагруз.
даН
масса
тали
кг*
D95 1500 1500 1 6,2х18,5 35 27 9,9
D95 3000 3000 1 9х27,2 38 49 16,5

* Масса указана для тали с высотой подъема h=1,5 м.


Дополнительные опции

• Тали рычажные ручные D95 могут быть снабжены устройством предотвращения перегрузки в виде фрикционной муфты, заводские установки которой рассчитаны на прегерузку примерно 25%+-15%. Конструкция устройства - такая же как и в талях C85/D85.

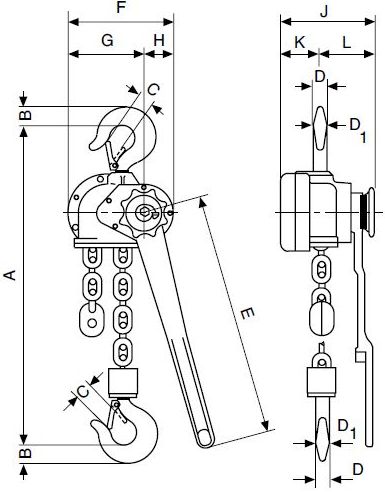

Тали рычажные D95 - основные размеры

Размеры Модель
D95 1500 D95 3000
Amin, мм 314 376
B, мм 23 30
C, мм 23 25
D, мм 18 22
D1, мм 18 22
F1, мм 90 130
E, мм 315 443
F, мм 156 189
G, мм 112 134
H, мм 44 55
J, мм 141 177
K, мм 49,5 72
L, мм 92 105
