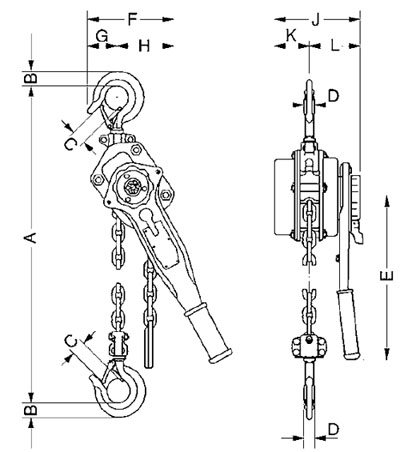

Схема размеров тали UNOplus

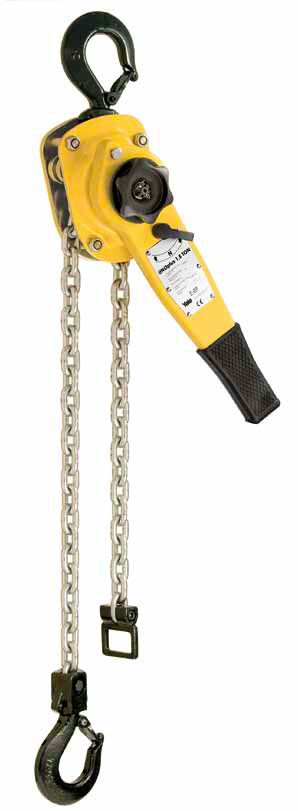

Тали рычажные Yale UNOplus
грузоподъемностью 750 - 6000 кг

Дополнительные технические усовершенствования делают модель Yale UNOplus достойным преемником проверенной серии UNO. Рычажные тали UNOplus - это универсальный инструмент для поднятия, горизонтального перемещения и закрепления грузов. Корпус тали и рычаг выполнены из штампованной стали. Таль отличается компактным дизайном и прочной конструкцией.

• При работе с талью благодаря усовершенствованному приводу и улучшенным подшипникам не требуется чрезмерных усилий даже при работе с коротким рычагом.

• На тали UNOplus применен автоматический дисковый грузоупорный тормоз, защищенный от коррозии.

• В стандартном исполнении предусмотрен механизм освобождения цепи для быстрого прикрепления груза или прогона цепи через таль в обоих направлениях.

• Прочные направляющие ролики предотвращают срыв грузовой цепи и ее заедание на грузовой звездочке.

• Кованые крюки верхней и нижней подвесок изготовлены из высокопрочной стали и снабжены надежными замками.

• Грузовая цепь высокопрочная, калиброванная, оцинкованная - отвечает всем необходимым международным стандартам.

Рычажные тали Yale UNOplus - характеристики

Характеристика Модель
UNOplus 750 UNOplus 1500 UNOplus 3000 UNOplus 6000
Грузоподъемность
тали, кг
750 1500 3000 6000
Ветвей груз. цепи 1 1 1 2
Размер груз. цепи, мм 6х18 8х24 10х30 10х30
Подъем на один
ход рычага, мм
20 22 17 9
Усилие на рычаге,
даН*
20 35 40 40
Масса при h=1,5м, кг 7,2 12,5 21,5 32,0

* Усилие на рычаге указано для номинальной нагрузки



Дополнительные опции

• Таль ручная рычажная Yale UNOplus может быть укомплектована грузовой цепью из нержавеющей стали.

• Стационарные тали ручные Yale UNOplus могут быть изготовлены также во взрывобезопасном исполнении.
  Классификация защиты взрывобезопасного исполненияI M2, II 2GD c IIB T4 T 120C X.

Основные размеры талей UNOplus

Размер Модель
UNOplus 750 UNOplus 1500 UNOplus 3000 UNOplus 6000
Amin, мм 340 410 510 690
B, мм 22 28 36 45
C, мм 26 32 40 44
D, мм 16 21 27 33
E, мм 250 330 380 380
F, мм 150 170 220 220
G, мм 70 80 100 100
H, мм 80 90 120 120
J, мм 150 180 210 210
K, мм 60 80 90 90
L, мм 90 100 120 120
