Особые возможности Yalelift 360
Поворотный кожух тяговой цепи вращающийся с направляющими на 360 градусов позволяет оператору работать с талью находясь сбоку от тали и поднимаемого груза и даже над ними. В случае необходимости таль Yalelift 360 может быть использована в качестве лебедки для создания тягового усилия в горизонтальном положении.
Преимущества устройства Yalelift 360
Прочный корпус из штампованной стали (рис. слева) защищает все внутренние детали даже в очень тяжелых условиях.
Грузовая звездочка (рис. справа), обработанная с высокой точностью, обеспечивает плавное движение грузовой цепи.
Направляющая грузовой цепи (рис. слева) дополнительно обеспечивает плавное движение грузовой цепи и предотвращает её соскальзывание при работе тали в горизонтальном или перевернутом положении.
Шариковые подшипники высокого качества (рис. справа) дополнительно гарантируют минимально необходимое усилие на тяговой цепи при подъеме груза.

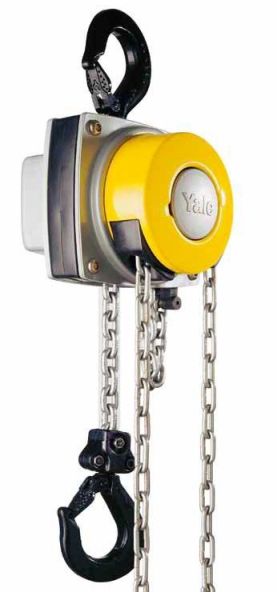

Тали ручные цепные стационарные Yalelift 360
грузоподъемностью 500 - 10000 кг
Ручные тали цепные стационарные Yalelift 360 - это ручные тали нового типа. Благодаря применению поворотного (на 360 градусов) кожуха с направляющими тяговой цепи сфера применения талей Yalelift 360 гораздо шире, чем у ручных талей классического типа. Также значительно улучшены условия работы оператора этих талей.
Поворотный кожух тяговой цепи позволяет оператору работать с талью практически из любого положения - прежде всего находясь сбоку (в стороне) от понимаемого груза и тали, что обеспечивает безопасность работы. С талью Yalelift 360 возможна работа в стесненных условиях или даже когда оператор находится над грузом и талью. Таль ручная цепная стационарная Yalelift 360 может использоваться как лебедка для горизонтального перемещения грузов или для создания натяжения/тянущего усилия.
Тали ручные цепные стационарные Yalelift 360 имеют низкую строительную высоту, обеспечивающую максимальное использование высоты подъема.
Тормоз талей Yalelift 360 малошумен и гарантирует безопасность работы и повышенную надежность. Все детали тормоза выполнены из высококачественных материалов, оцинкованы (или хромированы) для повышения с тойкости к коррозии.
Направляющая грузовой цепи и редуктор надежно закрыты и защищены от внешних воздействий и загрязнения различного рода.
Закаленная грузовая звездочка с четырьмя точно отфрезерованными карманами обеспечивает плавное и надежное перемещение грузовой цепи.
Высокопрочные грузовые цепи 8-го класса прочности оцинкованы и соответствуют всем действующим требованиям европейских стандартов и норм.
Крюки верхней и нижней подвеске кованые, при перегрузке не ломаются, а постепенно разгибаются, выполнены из стали с высокой прочностью. Крюки оснащены предохранительными замками и могут вращаться на 360 градусов.
Основные характеристики талей Yalelift 360
| Характеристика | Модель | |||||
| YL 500 | YL 1000 | YL 2000 | YL 3000 | YL 5000 | YL 10000 | |
| Грузоподъемность тали, кг | 500 | 1000 | 2000 | 3000 | 5000 | 10000 |
| Ветвей груз. цепи | 1 | 1 | 1 | 1 | 2 | 3 |
| Размер груз. цепи | 5х15 | 6х18 | 8х24 | 10х30 | 10х30 | 10х30 |
| Прогон тяг. цепи на 1м подъема, м |
30 | 49 | 71 | 87 | 174 | 261 |
| Усилие на тяг.цепи при ном.нагрузке, даН | 21 | 30 | 32 | 38 | 34 | 44 |
| Масса при h=3, кг | 9 | 13 | 20 | 29 | 38 | 71 |
Дополнительные опции
Предотвращение перегрузки - таль ручная цепная Yalelift 360 может быть оснащена регулируемым устройством предотвращения прегрузки.
Таль может быть оснащена грузовой и тяговой цепью из нержавеющей стали.
Контейнер цепи - для размещения свободного конца грузовой цепи - может быть весьма полезным для талей с большой высотой подъема.
Стационарные тали ручные Yalelift 360 изготавливаются также в коррозионноустойчивом исполнении,
а также во взрывобезопасном исполнении.
Классификация защиты взрывобезопасного исполнения
II 2GD c IIB T4 T 125C X, II 2GD c IIB T3 T 145C X.

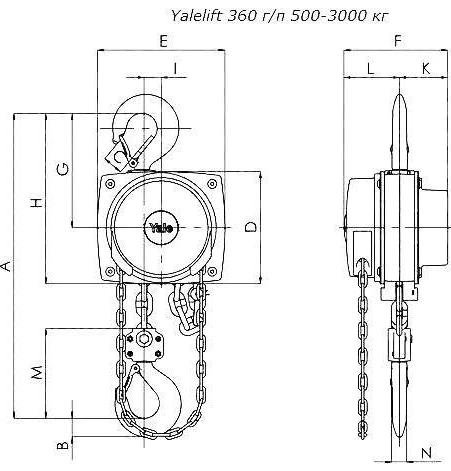

Основные размеры талей Yalelift 360
| Размер | Модель | |||||
| YL 500 | YL 1000 | YL 2000 | YL 3000 | YL 5000 | YL 10000 | |
| A, мм | 300 | 335 | 395 | 520 | 654 | 825 |
| B, мм | 17 | 22 | 30 | 38 | 45 | 68 |
| C, мм | 24 | 29 | 35 | 40 | 47 | 68 |
| D, мм | 133 | 156 | 182 | 220 | 220 | 220 |
| E, мм | 148 | 175 | 203 | 250 | 250 | 383 |
| F, мм | 148 | 167 | 194 | 219 | 219 | 219 |
| G, мм | 139 | 164 | 192 | 225 | 242 | 326 |
| H, мм | 206 | 242 | 283 | 335 | 352 | 436 |
| I, мм | 24 | 24 | 31 | 34 | 21 | 136 |
| K, мм | 61 | 70 | 83 | 95 | 95 | 95 |
| L, мм | 87 | 97 | 111 | 124 | 124 | 124 |
| M, мм | 110 | 125 | 156 | 178 | 285 | 401 |
| N, мм | 14 | 19 | 22 | 30 | 37 | 50 |
