Особые возможности Yalelift IT
Поворотный кожух тяговой цепи вращающийся с направляющими на 360 градусов позволяет работать с талью находясь сбоку от тали и поднимаемого груза, что значительно повашает безопасность и комфортность работы оператора.
Преимущества устройства Yalelift IT
Прочный корпус из штампованной стали (рис. слева) защищает все внутренние детали даже в очень тяжелых условиях.
Грузовая звездочка (рис. справа), обработанная с высокой точностью, обеспечивает плавное движение грузовой цепи.
Направляющая грузовой цепи (рис. слева) дополнительно обеспечивает плавное движение грузовой цепи и предотвращает её соскальзывание при работе тали.
Шариковые подшипники высокого качества (рис. справа) дополнительно гарантируют минимально необходимое усилие на тяговой цепи при подъеме груза.

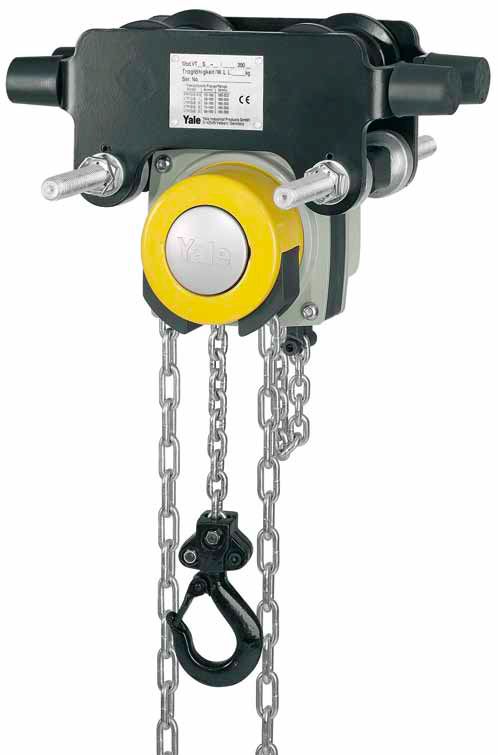

Тали ручные передвижные Yalelift IT
интегрированные с приводной/холостой кошкой
грузоподъемностью 500 - 20000 кг
Ручные тали передвижные Yalelift IT - это тали Yalelift 360 интегрированные с ручными кошками/тележками (с приводом/без привода) соответствующей грузоподъемности. Комбинация тали Yalelift 360 и ручной кошки/тележки с низкой строительной высотой обеспечивает дополнительные возможности в применении ручной цепной тали Yalelift 360.
Поворотный кожух тяговой цепи позволяет оператору работать находясь сбоку (в стороне) от понимаемого груза и тали, что обеспечивает безопасность работы.
Все передвижные тали серии Yalelift IT грузоподъемностью до 3000 кг включительно имеют одну ветвь грузовой цепи и минимальную строительную высоту (см. размер А на схеме размеров). Благодаря этому передвижные тали цепные Yalelift IT идеально подходят для использования в помещениях с низкими потолками - и в целом в случаях малого расстояния от от места зацепа груза до несущей балки.
Конструкция интегрированной с талью кошки/тележки позволяет быстро и легко устанавливать тали Yalelift IT на балку двутаврового профиля.
Кошки талей грузоподъемностью до 5 тонн, предлагаются для двух диапазонов размеров балок. Диапазон A для полки балки шириной до 180 мм является стандартным и охватывает примерно 80 процентов всех потребностей. При необходимости могут быть поставлены передвижные тали Yalelift ITдля диапазона размеров B - для несущей балки с большей шириной (до 300 мм).
Ролики кошки/тележки передвижной цепной тали Yalelift IT рассчитаны на наклон профиля балки до 14% (DIN 1025, часть 1). Превосходные свойства вращения роликов гарантированы благодаря использованию качественных и закрытых шариковых подшипников с постоянной смазкой.
Конструкцией кошек/тележек тали предусмотрены устройства предотвращения падения и опрокидывания в стандартном варианте исполнения.
Основные характеристики талей Yalelift IT
| Характеристика | Модель / Диапазон А ширины полки балки | ||||
| YLIT 500 | YLIT 1000 | YLIT 2000 | YLIT 3000 | YLIT 5000 | |
| Грузоподъемность тали, кг | 500 | 1000 | 2000 | 3000 | 5000 |
| Ветвей груз. цепи | 1 | 1 | 1 | 1 | 2 |
| Ширина полки балки, b, мм |
50-180 | 50-180 | 58-180 | 74-180 | 98-180 |
| Толщина полки балки, tmax, мм |
19 | 19 | 19 | 27 | 27 |
| Радиус кривизны подвесн. пути min, м |
0,9 | 0,9 | 1,15 | 1,5 | 2,0 |
| Масса при h=3, кг (исп. P*) |
20 | 27 | 44 | 77 | 125 |
| Масса при h=3, кг (исп. G*) |
24 | 32 | 49 | 82 | 130 |
* Здесь и далее:
исполнение P - таль, оснащенная холостой кошкой/тележкой (без привода механизма
передвижения);
исполнение G - таль, оснащенная кошкой с приводом механизма передвижения.
| Характеристика | Модель / Диапазон B ширины полки балки | ||||||
| YLIT 500 | YLIT 1000 | YLIT 2000 | YLIT 3000 | YLIT 5000 | YLIT 10000 | YLIT 20000 | |
| Грузоподъемность тали, кг | 500 | 1000 | 2000 | 3000 | 5000 | 10000 | 20000 |
| Ветвей груз. цепи | 1 | 1 | 1 | 1 | 2 | 3 | 6 |
| Ширина полки балки, b, мм |
180-300 | 180-300 | 180-300 | 74-180 | 180-300 | 125-310 | 180-310 |
| Толщина полки балки, tmax, мм |
19 | 19 | 19 | 27 | 27 | 40 | 40 |
| Радиус кривизны подвесного пути min, м |
0,9 | 0,9 | 1,15 | 1,4 | 1,8 | 1,8 | нет |
| Масса при h=3, кг (исп. P*) | 21 | 29 | 46 | 79 | 129 | - | - |
| Масса при h=3, кг (исп. G*) | 25 | 33 | 50 | 84 | 134 | - | - |
Дополнительные опции
Предотвращение перегрузки - таль ручная передвижная Yalelift IT может быть оснащена регулируемым устройством предотвращения прегрузки.
Контейнер цепи - для размещения свободного конца грузовой цепи - может быть весьма полезным для талей с большой высотой подъема.
Передвижные тали ручные Yalelift IT изготавливаются также в коррозионноустойчивом исполнении,
а также во взрывобезопасном исполнении.
Классификация защиты взрывобезопасного исполнения
II 2GD c IIB T4 T 125C X, II 2GD c IIB T3 T 145C.
Тали передвижные Yalelift IT могут оснащаться устройством стопорения на балке - для закрепления кошки/тележки в неподвижном состоянии на балке (парковочная позиция, например, на кораблях). Доступно для талей грузоподъемностью до 5000 кг.

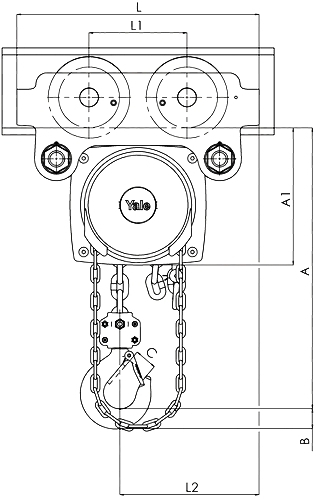

Основные размеры талей Yalelift IT
| Размер | Модель | |||||
| YLIT 500 | YLIT 1000 | YLIT 2000 | YLIT 3000 | YLIT 5000 | YLIT 10000 | |
| Amin, мм | 245 | 272 | 323 | 382 | 550 | 784 |
| A1, мм | 158 | 178 | 205,5 | 252 | 260,5 | 380 |
| B, мм | 17 | 22 | 30 | 38 | 45 | 68 |
| C, мм | 24 | 29 | 35 | 40 | 47 | 68 |
| D, мм | 14 | 19 | 22 | 30 | 37 | 50 |
| F(исп.G), мм | 92 | 92 | 91 | 107 | 149,5 | 113 |
| H1, мм | 24,5 | 24 | 23,5 | 32 | 30,5 | 55 |
| I(исп.P), мм | 71,5 | 71,5 | 95,5 | 131 | 142,5 | 169 |
| I(исп.G), мм | 76,5 | 76,5 | 98 | 132,5 | 148,5 | 169 |
| L, мм | 270 | 310 | 360 | 445 | 525 | 430 |
| L1, мм | 130 | 130 | 150 | 180 | 209 | 200 |
| L2, мм | 159 | 175 | 207 | 256 | 283 | 261 |
| M, мм | M18 | M22 | M27 | M30 | M42 | M48 |
| O, мм | 60 | 60 | 80 | 112 | 125 | 150 |
| P (исп.G), мм | 108 | 110 | 112 | 112 | 117 | 158 |
| T(диап.A), мм | 280 | 290 | 305 | 320 | 364 | - |
| T (диап.B), мм | 400 | 410 | 425 | 440 | 484 | 540 |
Скачать схемы и таблицы размеров талей Yalelift IT в формате .pdf >>
