На рис. слева - ушко для страховочного подвеса. В соответствии с DIN 15112 на пружинных балансирах должны быть ушки для присоединения дополнительных цепей (или тросиков) безопасности.

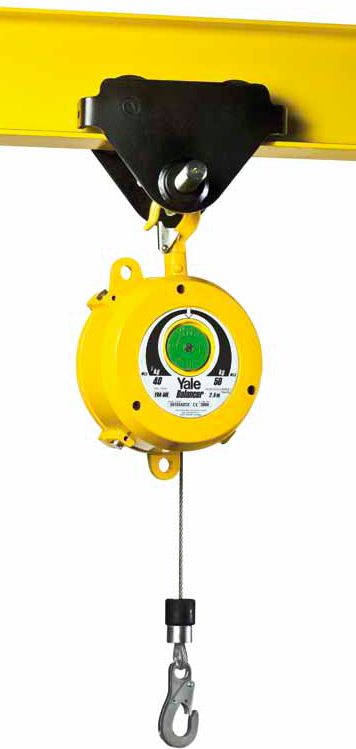

На рисунке справа - возможность простой замены каната без необходимости разборки балансира - для моделей от YBF-09 до YBF-100 и от YBA-15 до YBA-70.

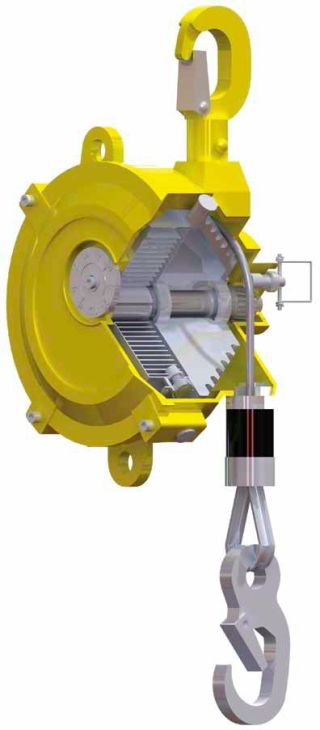

На рисунке слева - показано как осуществляется блокировка барабана. Для этого замок фиксатора устанавливается в другой паз.

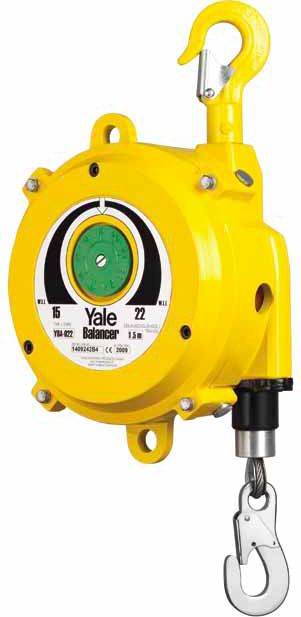

На рисунке справа - шкала-индикатор, расположенная на передней части корпуса ряда моделей балансиров пружинных Yale, указывает вес груза, на который отрегулирован пужинный балансир.
Пружинные балансиры серии YBA имеют те же технические характеристики, что и балансиры серии YBF, но оснащены дополнительным устройством безопасности для случаев обрыва/повреждения каната. Этот механизм автоматически блокирует канат в случаях обрыва каната, случайного освобождения балансира от нагрузки или поломки крюка. Тем самым оператор защищается от так называемого "эффекта плетки" и поврежденный канат надежно удерживается.
Пружинные балансиры YBA предназначены для освобождения оператора от веса ручного инструмента. Конструкция балансира, основана на использовании конического барабана и обеспечивает компенсацию веса присоединенного груза. При этом оператор может без значительных усилий перемещать по вертикали присоединенный к балансиру груз массой до 70 кг (масса - в зависимости от грузоподъемности балансира).
• Балансиры модели YBA применяется в основном там, где ставятся повышенные требования к безопасности, или же там, где возможно повреждение каната вследствие общих условий производства (сварочные искры и т.п.).
• Балансиры пружинные модели YBA изготавливаются со стандартной длиной каната, а также с удлиненным канатом.
Модель | Характеристики | |||||||
Ушко (T)* и (B)* |
Регу- лир. пру- жины V** H** |
Руч блоки ровка бара- бана |
Устрой- ство автомат. блоки- ровки |
Инди- катор нагр узки |
Закр ытый пружи нный узел |
На- прав- ляющ. ка- ната |
Замена каната без раз- борки |
|
YBA-15 | T | V | + | + | + | + | + | + |
YBA-22 | T+B | V | + | + | + | + | + | + |
YBA-30 | T+B | V | + | + | + | + | + | + |
YBA-40 | T+B | V | + | + | + | + | + | + |
YBA-50 | T+B | V | + | + | + | + | + | + |
YBA-60 | T+B | V | + | + | + | + | + | + |
YBA-70 | T+B | V | + | + | + | + | + | + |
YBA-15L | T+B | V | + | + | - | + | + | - |
YBA-22L | T+B | V | + | + | + | + | + | - |
YBA-30L | T+B | V | + | + | + | + | + | - |
YBA-40L | T+B | V | + | + | + | + | + | - |
YBA-50L | T+B | V | + | + | + | + | + | - |
YBA-60L | T+B | V | + | + | + | + | + | - |
YBA-70L | T+B | V | + | + | + | + | + | - |
*T - верхнее расположение ушка, B - нижнн расположение ушка.
**V - вертикальная регулировка, H - горизонтальная регулировка.
Модель | Характеристики | |||
Г/п min, кг |
Г/п max, кг |
Рабочий диапазон, м |
Масса с канатом, кг |
|
YBA-15 | 9 | 15 | 1,3 | 5,5 |
YBA-22 | 15 | 22 | 1,5 | 8,5 |
YBA-30 | 22 | 30 | 1,5 | 9,0 |
YBA-40 | 30 | 40 | 1,5 | 11,5 |
YBA-50 | 40 | 50 | 1,5 | 12,0 |
YBA-60 | 50 | 60 | 1,5 | 13,0 |
YBA-70 | 60 | 70 | 1,5 | 13,5 |
YBA-15L | 9 | 15 | 2,3 | 8,5 |
YBA-22L | 15 | 22 | 2,3 | 9,0 |
YBA-30L | 22 | 30 | 2,3 | 9,5 |
YBA-40L | 30 | 40 | 2,3 | 12,0 |
YBA-50L | 40 | 50 | 2,3 | 12,5 |
YBA-60L | 50 | 60 | 2,3 | 13,5 |
YBA-70L | 60 | 70 | 2,3 | 14,0 |

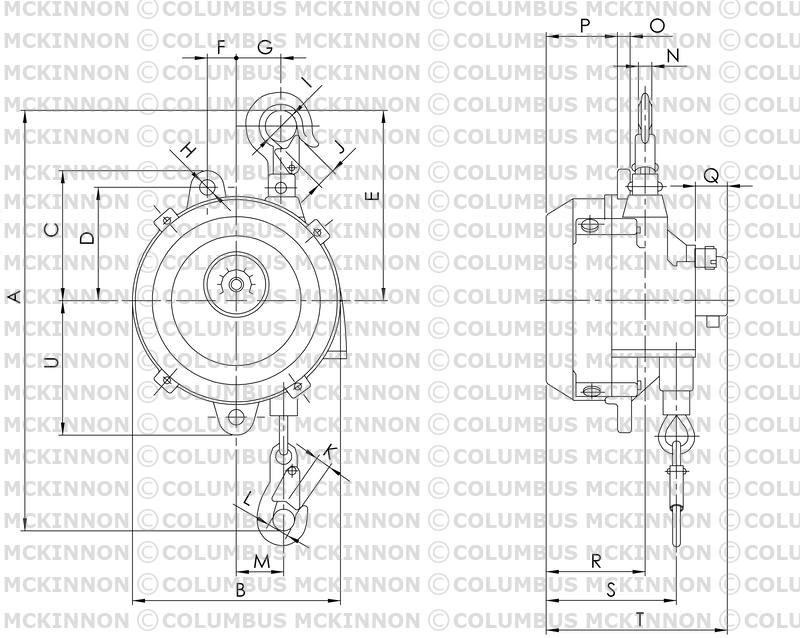

Скачать схемы и таблицы размеров балансиров YBA в формате .pdf >>
