Слева - пружинный балансир YBF-03 г/п 1,5 - 3,0 кг.

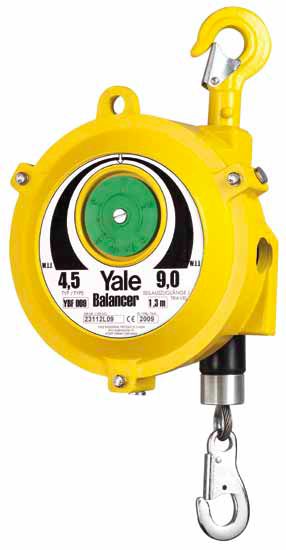

Справа - пружинный балансир YBF-09 г/п 4,5 - 9,0 кг.
На рис. слева - индикатор нагрузки для моделей от YBF-09 до YBF-70 и от YBF-22L
до YBF-70L. Указывает вес груза на который балансир отрегулирован.
На рис. справа - направляющая каната
для балансиров моделей от YBF-09 до YBF-200 и от YBF-09L до YBF-130L - предотвращает трение каната о корпус.
На рисунке слева - пружинный узел. Выполнен в комплекте с блокировочным устройством. Блокировочное устройство препятствует
раскрутке оси пружинного узла в случае поломки пружины обеспечивая безопасность работы.
На рис справа - ушко для страховочного подвеса. Согласно условий
эксплуатации балансира - он должен быть дополнительно подстрахован цепью или тросом.
Пружинные балансиры предназначены для освобождения оператора от веса ручного инструмента. Конструкция балансира, основана на использовании конического барабана и обеспечивает компенсацию веса присоединенного груза. При этом оператор может без значительных усилий перемещать по вертикали присоединенный к балансиру груз массой до 200 кг (масса - в зависимости от грузоподъемности балансира).
• Балансиры пружинные модели YBF сконструированы в соответствии с нормами DIN 15112.
• Корпус балансира алюминиевый, изготовлен методом литья под давлением. Корпус прочный, устойчив к внешним воздействиям.
• Барабан балансира блокируется вручную - в целях замены каната или в случаях смены подвешенного инструмента.
• Конструкция балансира (в частности - пружинный узел) гарантирует постоянную балансировку груза в пределах рабочей грузоподъемности.
• Простая замена каната. Вырез в корпусе балансира позволяет легко закрепить канат в случае его замены, не открывая корпус балансира.
• Пружинный блок выпонен в виде отдельного узла в замкнутом стальном корпусе - легко снимается и устанавливается в случае необходимости замены.
• Направляющая каната изготовлена из износоустойчивого пластика - для уменьшения износа каната и корпуса балансира. В случае необходимости направляющая может быть снята/установлена без демонтажа каната.
• Информация на индикаторе нагрузки легко читается по всему диапазону нагрузок.
• Предусмотрено ушко (верхнее и/или нижнее) для страховочного подвеса. За ушко крепится страховочная цепь, обеспечивающая дополнительную безопасность предотвращая возможность падения балансира с грузом.
Модель | Характеристики | |||||||
Ушко (T)* и (B)* |
Регу- лир. пру- жины V** H** |
Руч блоки ровка бара- бана |
Устрой- ство автомат. блоки- ровки |
Инди- катор нагр узки |
Закр ытый пружи нный узел |
На- прав- ляющ. ка- ната |
Замена каната без раз- борки |
|
YBF-01 | T | H | - | - | - | - | - | - |
YBF-02 | T | H | - | - | - | - | - | - |
YBF-03 | T | H | - | - | - | - | - | - |
YBF-05 | T | H | - | - | - | - | - | - |
YBF-09 | T | H | + | + | + | + | + | + |
YBF-15 | T | H | + | + | + | + | + | + |
YBF-22 | T+B | V | + | + | + | + | + | + |
YBF-30 | T+B | V | + | + | + | + | + | + |
YBF-40 | T+B | V | + | + | + | + | + | + |
YBF-50 | T+B | V | + | + | + | + | + | + |
YBF-60 | T+B | V | + | + | + | + | + | + |
YBF-70 | T+B | V | + | + | + | + | + | + |
YBF-85 | T+B | V | + | + | - | + | + | + |
YBF-100 | T+B | V | + | + | - | + | + | + |
YBF-120 | T | H | + | + | - | + | + | - |
YBF-140 | T | H | + | + | - | + | + | - |
YBF-170 | T | H | + | + | - | + | + | - |
YBF-200 | T | H | + | + | - | + | + | - |
YBF-03L | T | H | - | + | - | - | - | - |
YBF-05L | T | H | - | + | - | - | - | - |
YBF-09L | T | V | + | + | + | + | + | + |
YBF-15L | T | V | + | + | - | + | + | - |
YBF-22L | T | V | + | + | + | + | + | - |
YBF-30L | T | V | + | + | + | + | + | - |
YBF-40L | T+B | V | + | + | + | + | + | - |
YBF-50L | T+B | V | + | + | + | + | + | - |
YBF-60L | T+B | V | + | + | + | + | + | - |
YBF-70L | T+B | V | + | + | + | + | + | - |
YBF-85L | T+B | V | + | + | - | + | + | - |
YBF-100L | T | H | + | + | - | + | + | - |
YBF-120L | T | H | + | + | - | + | + | - |
YBF-130L | T | H | + | + | - | + | + | - |
*T - верхнее расположение ушка, B - нижнн расположение ушка.
**V - вертикальная регулировка, H - горизонтальная регулировка.
Модель | Характеристики | |||
Г/п min, кг |
Г/п max, кг |
Рабочий диапазон, м |
Масса с канатом, кг |
|
YBF-01 | 0,5 | 1,5 | 1,0 | 1,0 |
YBF-02 | 1 | 2 | 1,0 | 1,0 |
YBF-03 | 1,5 | 3 | 1,3 | 1,8 |
YBF-05 | 3 | 5 | 1,3 | 1,9 |
YBF-09 | 4,5 | 9 | 1,3 | 4,0 |
YBF-15 | 9 | 15 | 1,3 | 4,0 |
YBF-22 | 15 | 22 | 1,5 | 8,0 |
YBF-30 | 22 | 30 | 1,5 | 8,0 |
YBF-40 | 30 | 40 | 1,5 | 10,5 |
YBF-50 | 40 | 50 | 1,5 | 10,5 |
YBF-60 | 50 | 60 | 1,5 | 11,0 |
YBF-70 | 60 | 70 | 1,5 | 11,5 |
YBF-85 | 70 | 85 | 1,5 | 12,0 |
YBF-100 | 85 | 100 | 1,5 | 12,5 |
YBF-120 | 100 | 120 | 1,5 | 28,0 |
YBF-140 | 120 | 140 | 1,5 | 29,0 |
YBF-170 | 140 | 170 | 1,5 | 35,0 |
YBF-200 | 170 | 200 | 1,5 | 36,0 |
YBF-03L | 1,5 | 3 | 2,5 | 3,9 |
YBF-05L | 3 | 5 | 2,5 | 4,0 |
YBF-09L | 4,5 | 9 | 2,3 | 7,0 |
YBF-15L | 9 | 15 | 2,3 | 7,5 |
YBF-22L | 15 | 22 | 2,3 | 8,5 |
YBF-30L | 22 | 30 | 2,3 | 8,5 |
YBF-40L | 30 | 40 | 2,3 | 11,0 |
YBF-50L | 40 | 50 | 2,3 | 11,0 |
YBF-60L | 50 | 60 | 2,3 | 11,5 |
YBF-70L | 60 | 70 | 2,3 | 12,0 |
YBF-85L | 70 | 85 | 2,5 | 26,5 |
YBF-100L | 85 | 100 | 2,5 | 27 |
YBF-120L | 100 | 120 | 2,5 | 34 |
YBF-130L | 120 | 130 | 2,5 | 35 |
Скачать схемы и таблицы размеров балансиров YBF в формате .pdf >>
