Отличительные черты YGK-E
В конструкции тали канатной YGK-E предусмотрен концевой выключатель для верхнего и нижнего положения крюковой подвески (рис. слева).
При установке тали на подвесной путь настройка на ширину полки двутавра осуществляется легко посредством специальной резбовой оси (рис. справа).
Тали электрические канатные YGK-E оснащены устройством защиты от перегрузки (рис. слева).

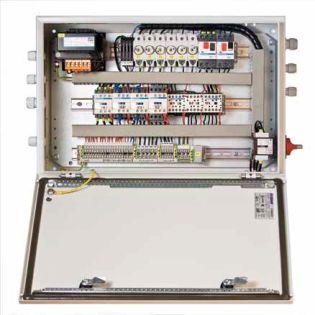

Блок управления (рис. справа). Низковольтное контакторное управление 42В для управления подъемом груза и перемещением тельфера по монорельсу обеспечивает высокую электробезопасность при работе с талью.
На рис. слева барабан с намотанным на него канатом и канатоукладчик.
Нижняя крюковая подвеска тали YGK-E (рис. справа) грузоподъемностью 1,6 тонны.

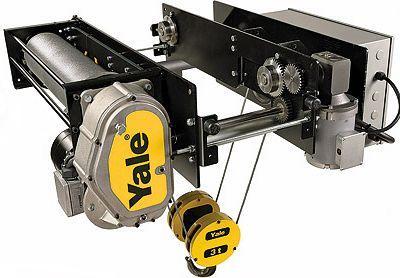

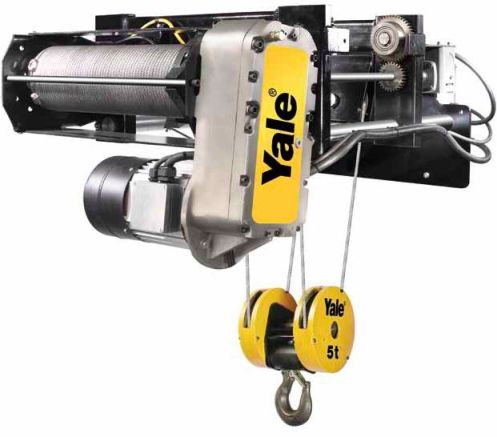

Тали электрические канатные YGK-E
грузоподъемностью 1,6 - 15 тонн
Тали электрические канатные YGK-E отличает компактная конструкция и очень низкая строительная высота. Тали YGK-E надежны, имеют прочную конструкцию и удобны при эксплуатации и техническом обслуживании. Канатные электрические тали YGK-E с успехом используются в различных отраслях промышленности. Тали электрические канатные YGK-E устанавливаются на подвесном пути двутаврового профиля и благодаря своей конструкции эта установка осуществляется достаточно легко и просто. Таль рассчитана на длительный срок эксплуатации.
• Тали электрические YGK-E отличает низкая строительная высота.
• Группа режима нагрузок по FEM/ISO 2m/M5 (или 3m/M6 при соответствующем изменении грузоподъемности и количества рабочих циклов).
• Низковольтное контакторное управление 42В для управления подъемом груза и перемещением тельфера по монорельсу.
• Расположение двигателя обеспечивает его хорошее охлаждение и легкий доступ при обслуживании. Двигатель тали имеет термозащиту. Управление талью позволяет осуществлять мониторинг состояния двигателя.
• Защита двигателя от проникновения пыли и воды IP55 (в соответствии с VDE 0530), класс изоляции F. Используемое рабочее напряжение 400/380В, 3 фазы, 50Гц.
• Износоустойчивые направляющие из стеклопластика обеспечивают точное движение каната, позволяют избежать ослабления каната и, как следствие, избежать повреждения каната.
• Канат легко снимается c барабана и устанавливается на барабан. Открытая конструкция в целом удобна для проведения технического обслуживания тали YGK-E.
• Все электрические канатные тали YGK имеют две скорости на подъем-опускание груза и две скорости перемещения по монорельсу. Перемещение обеспечивают два ведущих ролика - по одному с каждой стороны рамы. Все ролики установлены на шариковых подшипниках.
• Крюк нижней крюковой подвески вращается. Крюк снабжен прочным и надежным замком.
Основные характеристики талей YGK-E
| Модель | Характеристики | |||||||
| г/п, т |
к-во вет- вей |
FEM /ISO |
Высота подъ- ема, м |
Диам. кана- та, мм |
Скор. подъ- ема м/мин |
Мощ- ность двиг. кВт |
К-во оборот. двиг. об/мин |
|
| YGK-E 1,6-6/12 |
1,6 | 2 | 2m/M5 | 12 | 6,4 | 6/1,5 | 2,2/0,56 | 3000/750 |
| YGK-E 3,2-5/6 |
3,2 | 4 | 2m/M5 | 6 | 6,4 | 5/1,3 | 3,7/0,93 | 3000/750 |
| YGK-E 3,2-5/12 |
3,2 | 4 | 2m/M5 | 12 | 6,4 | 5/1,3 | 3,7/0,93 | 3000/750 |
| YGK-E 5-5/7 |
5,0 | 4 | 2m/M5 | 7,5 | 9 | 5/1,3 | 5,6/1,4 | 3000/750 |
| YGK-E 5-5/12 |
5,0 | 4 | 2m/M5 | 12 | 9 | 5/1,3 | 5,6/1,4 | 3000/750 |
| YGK-E 10-5/7 |
10,0 | 4 | 2m/M5 | 7,5 | 12 | 5/1,3 | 11/2,8 | 3000/750 |
| YGK-E 10-5/12 |
10,0 | 4 | 2m/M5 | 12 | 12 | 5/1,3 | 11/2,8 | 3000/750 |
| YGK-E 15-4/7 |
15,0 | 4 | 2m/M5 | 7,5 | 15 | 4,5/1,0 | 15/3,7 | 3000/750 |
| YGK-E 15-4/12 |
15,0 | 4 | 2m/M5 | 12 | 15 | 4,5/1,0 | 15/3,7 | 3000/750 |
| Модель | Характеристики | ||||
| Скорость перемещ. по монорельсу м/мин |
Мощность двигателя тележки, кВт |
Обороты двиг. тележки, об/мин |
Ширина полки двутавра, мм |
Масса, кг |
|
| YGK-E 1,6-6/12 |
12/4 | 0,20/0,06 | 1500/500 | 219-356 | 283 |
| YGK-E 3,2-5/6 |
12/4 | 0,37/0,17 | 1500/500 | 219-356 | 317 |
| YGK-E 3,2-5/12 |
12/4 | 0,37/0,17 | 1500/500 | 219-356 | 363 |
| YGK-E 5-5/7 |
14/4,5 | 0,37/0,17 | 1500/500 | 206/356 | 408 |
| YGK-E 5-5/12 |
14/4,5 | 0,37/0,17 | 1500/500 | 206-356 | 476 |
| YGK-E 10-5/7 |
12/4 | 0,56/0,19 | 1500/500 | 206-356 | 794 |
| YGK-E 10-5/12 |
12/4 | 0,56/0,19 | 1500/500 | 206-356 | 862 |
| YGK-E 15-4/7 |
12/4 | 0,75/0,25 | 1500/500 | 206-356 | 1284 |
| YGK-E 15-4/12 |
12/4 | 0,75/0,25 | 1500/500 | 206-356 | 1415 |
Дополнительные опции
• Таль может быть оснащена дистанционным управлением (радиоуправление).
• Могут быть поставлены тали для подвески на балки с шириной полки отличающейся от стандартной.
• Подвесная кабельная система токоподвода (включая кронштейны, зажимы, кабель и проч.).
• Блок управления с контакторным управлением для крана.

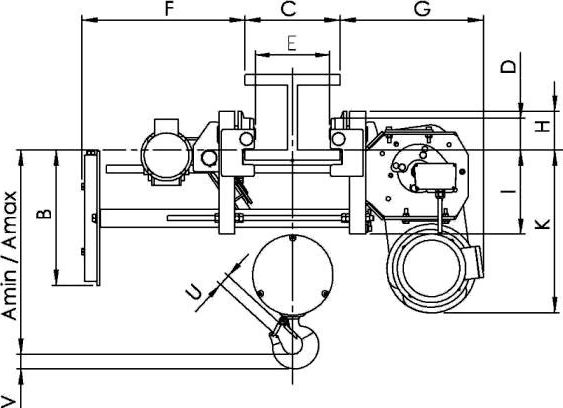

Основные размеры талей YGK-E
Скачать схемы и таблицы размеров талей YGK-E в формате .pdf >>
